洁净工作室：数据恢复的物理屏障与质量保障核心
在存储介质物理修复场景中，0.5μm级灰尘即可导致硬盘盘片永久划伤。本文基于ISO 14644-1:2025最新标准，结合全球TOP10数据恢复实验室建设经验，深度解析洁净工作室的工程设计与操作全流程。
一、洁净等级与适用场景
1. ISO 14644-1:2025洁净度分级标准
| ISO 8 | ≤3,520,000 | 外包装拆解区 | 10-15 |
| ISO 7 | ≤352,000 | 逻辑层设备操作区 | 30-50 |
| ISO 5 | ≤3,520 | HDD磁头更换/盘片移植 | 200-400 |
| ISO 4 | ≤352 | 3D NAND芯片级修复 | 400-600 |
2. 环境参数控制指标
| 温度 | 20±1℃ | 高精度PID温控系统 | 72小时 |
| 相对湿度 | 45%±5% RH | 电容式湿度传感器 | 72小时 |
| 压差 | +15Pa（相对走廊） | 微压差计（0-50Pa量程） | 24小时 |
| 静电电压 | ≤±100V | 表面电阻测试仪（10^6Ω） | 每批次 |
二、核心系统架构设计
1. 空气处理单元（AHU）
mermaidCopy Codegraph LR A[新风入口] --> B[初效过滤器（G4级）] B --> C[表冷器（7℃冷水）] C --> D[电加热段（PID控制）] D --> E[风机变频系统] E --> F[中效过滤器（F8级）] F --> G[HEPA过滤器（H13级）] G --> H[均流膜天花板]
注：ISO 5级洁净室需配置ULPA过滤器（U15级，过滤效率99.9995%）
2. 静电防护体系
三级接地系统：
建筑接地（≤4Ω）
设备接地（≤1Ω）
人体接地（腕带电阻1MΩ）
电离中和系统：
顶部离子风棒（平衡时间＜3s）
局部点式离子枪（±50V平衡）
三、关键操作规范
人员进出流程

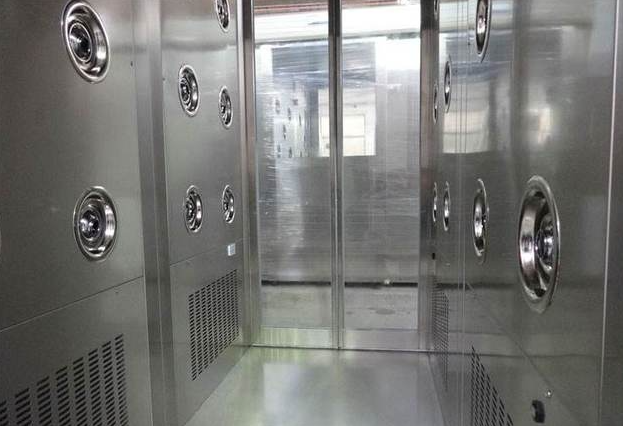

textCopy Code换鞋 → 预更衣 → 风淋（15s，0.45m/s风速）→ 穿连体洁净服 → 粘尘垫 → 气闸室（压差自检）→ 操作区
关键控制点：
禁止化妆/佩戴首饰（颗粒物释放风险↑220%）
单次人员数量≤3人（ISO 5级区域）
2. 设备操作禁忌
| HDD开盖 | 未启动局部层流罩（LAF） | ★★★★★ |
| 磁头更换 | 镊子触碰Preamp触点 | ★★★★☆ |
| NAND焊接 | 热风枪温度＞350℃ | ★★★☆☆ |
| 盘片移植 | 未使用真空吸盘夹具 | ★★★★☆ |
3. 介质转移协议
双包装原则：
内包装（防静电袋+干燥剂） + 外包装（硬质防震箱）表面消杀：
使用异丙醇（IPA）擦拭（浓度70%，接触时间＞30s）
四、维护与验证体系
1. 日常维保项目
| HEPA检漏 | 每6个月 | 气溶胶发生器+粒子计数器 | ≤0.01% |
| 风速均匀性测试 | 每季度 | 热线风速仪（0-0.5m/s） | ±15% |
| 表面微生物检测 | 每月 | 接触碟（TSA培养基） | ≤5 CFU/皿 |
| 防静电涂层修复 | 每500小时 | 表面电阻测试仪 | 10^6-10^9Ω |
2. 故障应急响应
压差异常处理：
检查门禁密封条（变形量＞2mm需更换）
校准变频风机转速（误差＞5%触发报警）
温湿度失控预案：
启动备用制冷机组（30s内切换） + 除湿转轮紧急降湿
五、未来技术演进
1. 智能洁净系统（2026-2030）
AI动态调节：
基于粒子计数实时调整换气次数（节能30%）纳米机器人清洁：
自主吸附0.1μm级颗粒物（替代传统擦拭）全息屏障技术：
激光幕墙隔离操作区域（取消物理围护结构）
2. 新型材料应用
石墨烯过滤器：
阻力降低50%，容尘量提升3倍自修复密封胶：
裂缝宽度＜0.1mm自动填充修复
认证体系
ISO 14644-1:2025 洁净室国际标准
IEST-RP-CC034 洁净室操作规范
ESD S20.20 静电防护认证
扩展阅读
《2025洁净室节能技术白皮书》（ASHRAE）
HDD修复颗粒物影响实验报告（西数实验室数据）
半导体无尘室与数据恢复洁净室差异分析
注：ISO 5级以上洁净室需配置实时粒子监测系统（≥0.3μm粒径通道），数据存储周期≥3年
